Рудные проекты

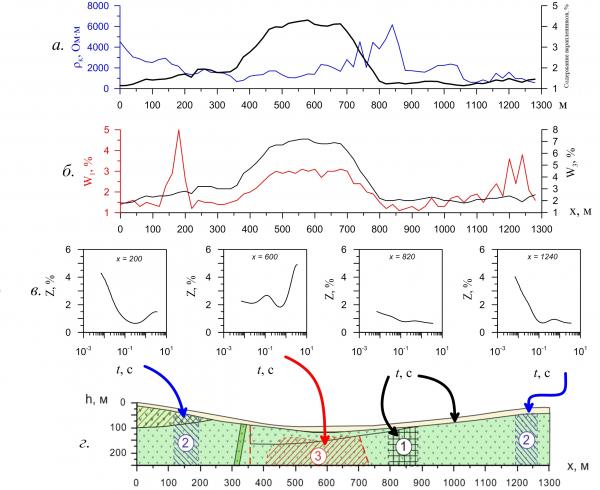

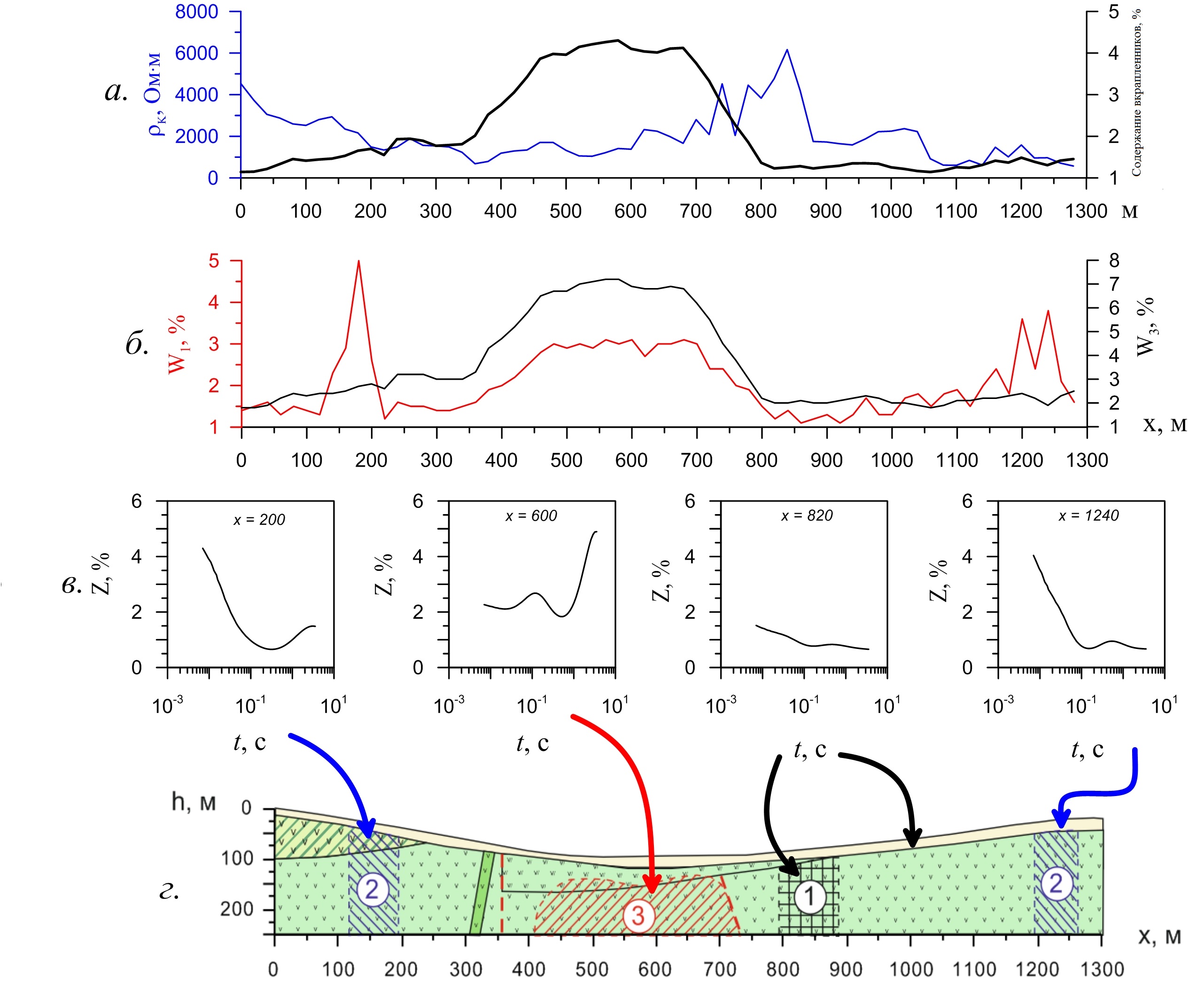

Картирование околорудных изменений спектральным методом вызванной поляризации (золото-серебрянное месторождение).

а: содержание сульфидов и кажущееся сопротивление, б: интенсивность ранней (W₁) и поздней (W₃) стадии ВП, в: примеры спектров ВП, г: прогнозный разрез.

Зоны: 1 – окварцевание, 2 – мелкая вкрапленность, 3 – крупная вкрапленность и прожилки отличаются по интенсивности и скорости поляризации.

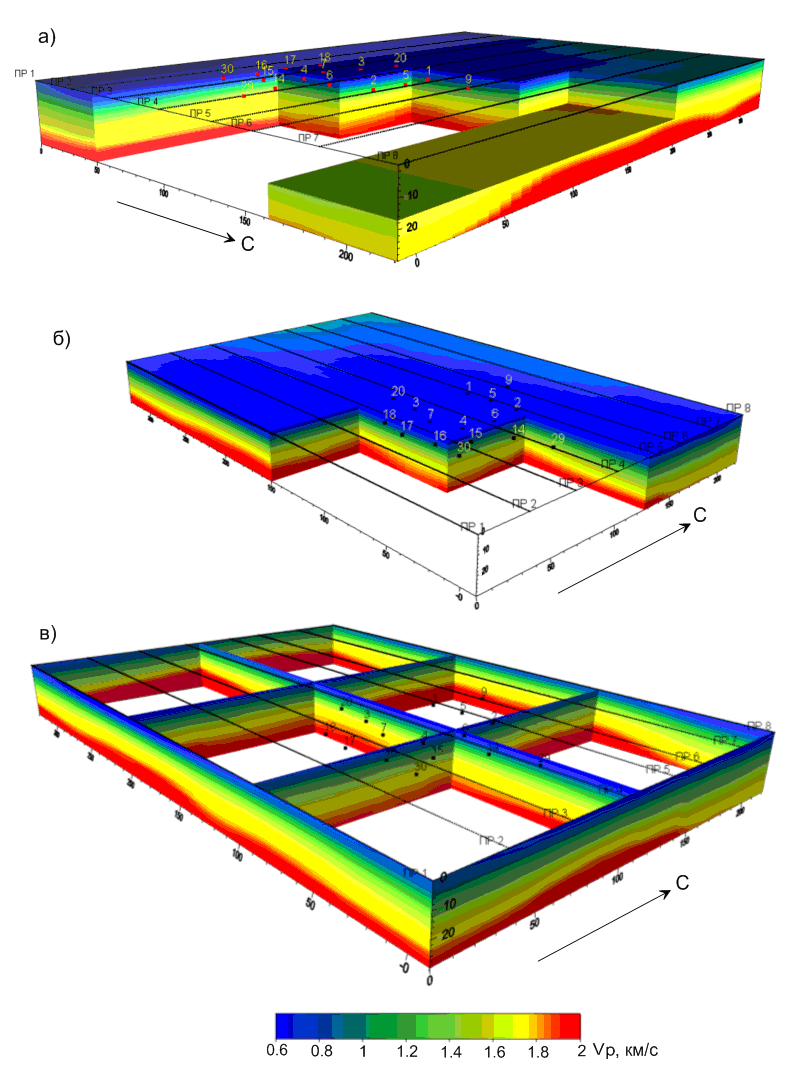

Трехмерная скоростная модель верхней части разреза площадки строительства ОДЦ «Лахта-Центр» по данным сейсморазведки. Высокие скорости (красный цвет) – коренные породы котлинского горизонта, выше – четвертичные отложения.

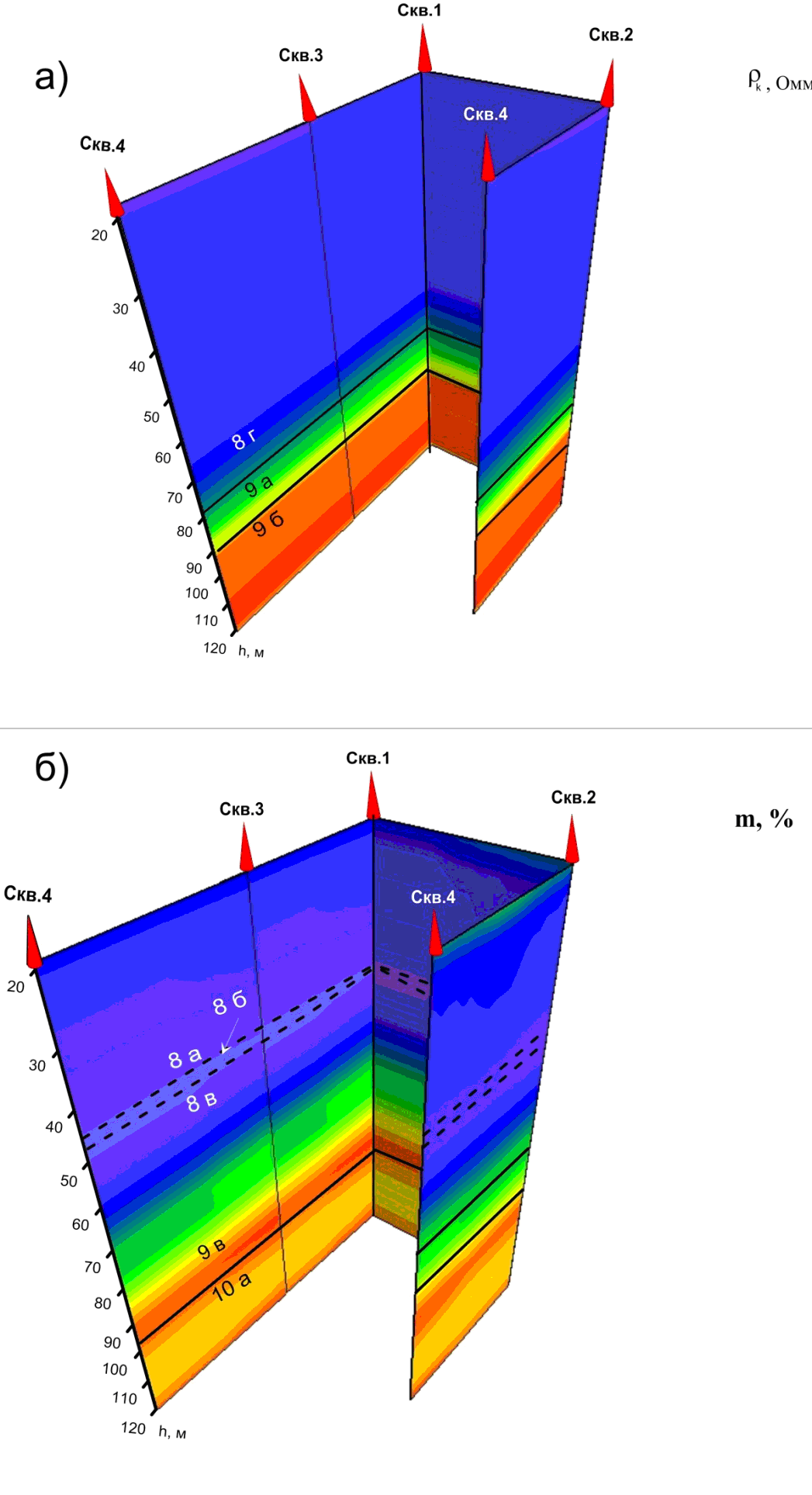

Объемная модель котлинского горизонта по данным геофизических исследований скважин методами электроразведки. Площадка строительства ОДЦ  «Лахта-Центр».

Геофизические (неразрушающие) методы изучения каменно-земляных плотин

Геофизическая модель плотины, вдоль одного из створов, позволяющая оценить мощность водоносного горизонта и степень трещиноватости коренных пород.

Карта распределения среднего значения параметра пористости в водоносном горизонте плотины и на прилегающем к ней участке.

Карта распределения среднего значения нормированной заряжаемости в водоносном горизонте плотины и на прилегающем к ней участке, позволяющая охарактеризовать глинистость (дисперсность) грунтов плотины.

Карта мощности водоносного горизонта плотины и прилегающего к ней участка, построенная по геофизическим данным.

Карта водопроводимости водоносного горизонта плотины и прилегающего к ней участка. Карта оцифрована в условных единицах.

Карта естественного электрического поля и преимущественного направления потока в водоносном горизонте, отмеченное по направлению от отрицательных к положительным значениям поля. В русловой части плотины выделена зона преимущественной фильтрации подземных вод, остальная часть плотины характеризуется однородным потоком.
